直线导轨在应用基础上设计有哪五个原则呢?

文章出处:公司动态 责任编辑:广东润扬精密机械有限公司 发表时间:2022-04-06
  ​  直线导轨做为工业品,重要的是在机械上面的应用,那个他的功能应该来讲是重要的,那么直线导轨做为这样的一个产品,要不要进行设计呢?

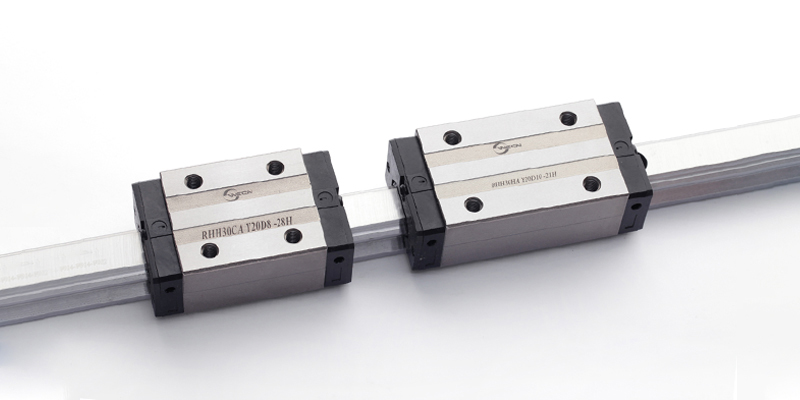

 ​直线导轨
  小编可以告诉你,这个是必然的,肯定是要的,不仅仅是美观度,在应用体验度上面也要进行设计创新,对产品进行不断的研究,直线导轨在各种应用下的使用一定年限后产生的变化。

  那么就需要我们对产品进行设计和改良,那么既然要设计,那么设计有那些原则呢,今天小编为大家分享一下直线导轨在应用基础上设计有那些原则呢?

  第一个原则就是、直线导轨副自动贴合原则:要想让导轨精度高,就必须让导轨副具备自动贴合的特性。水平导轨能够依靠运动构件的重量来贴合;其余的导轨则需要附加弹簧力或是滚轮压力将其贴合在一起。

  第二个原则、全部接触原则:固定直线导轨的长度,需要保证动导轨处于大行程的两个极限位置,与固定导轨进行全长接触,从而保证在接触过程中直线导轨副能够完成全部性的接触,使其达到完美状态。

  第三个原则、补偿力变形与热变形原则:直线导轨以及其支承件受力或是在温度变化时会导致变形,因此在设计导轨与其支承件时,都是要求其变形后形成相对应的形状。例如龙门式机床的横梁导轨,将其制做成中凸形,以便补偿主轴箱重量所导致的弯曲变形。

  第四个原则、动、静摩擦因数就近原则:在设计直线导轨副时应当将导轨接触面的动、静摩擦系数尽量靠近,以便能够获取更高的重复定位精度以及低速平稳性,滚动导轨、镶装塑料板或是贴塑料片的普通滑动导轨,摩擦因数较小且静、动摩擦系数更容易接近一定的数量值。

  第五个原则、精度互不干涉:在制造与使用时直线导轨的各项精度不会相互影响,才能获得更高的精度系数。
