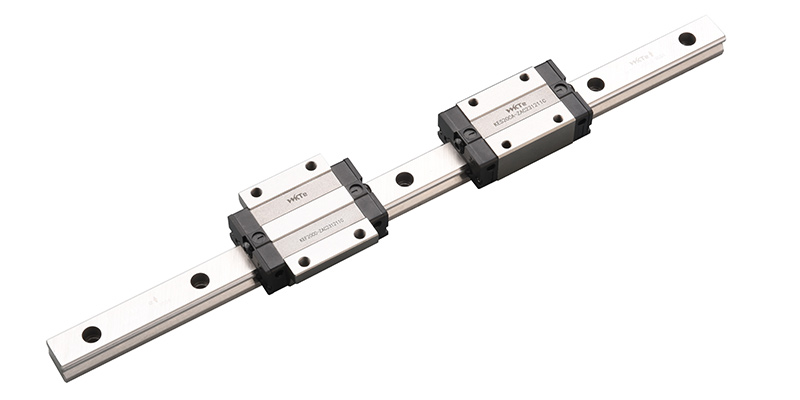

​四方形直线导轨是一种‌截面呈方形‌的精密线性运动部件，主要用于引导机械部件沿直线方向作高精度、低摩擦运动，广泛应用于数控机床、自动化设备及半导体制造等领域 。‌‌下面小编介绍一下四方形直线导轨的安装步骤：
一：安装基面预处理（容易忽略）

1. 用油石去除底座安装面毛刺、凸起、刀痕；
2. 用清洗剂 + 无尘布把底座、导轨底面、基准挡肩全部擦干净，铁屑、油污必须清干净；
3. 目视检查底座平面度，凹陷过大要加垫片，任何杂物垫在导轨下面都会憋死导轨，快速磨损；
4. 清理导轨，擦掉出厂防锈油，注意不要用手直接触摸滚道，防止生锈。
识别基准边：导轨刻印箭头 / MA 标记那一侧，是基准侧面，用来贴紧机台挡肩定位。

二：安装【基准导轨】（主轨）

1. 将导轨轻放在底座，基准侧面紧贴机台定位挡肩；
2. 全部螺丝预拧，不锁死，只带上力；
3. 从导轨中间孔位开始，向两端依次锁紧，使用扭力扳手按厂家推荐扭矩锁紧；
作用：防止导轨局部拱起、变形。
4. 锁紧后用百分表打导轨全长直线度，确认没有弯曲。

三：安装【从动导轨】（副轨，随动侧）

从动轨不要硬强制平行，靠工作台自动找正，强行拉平行会产生内应力，运行卡顿。
1. 从动导轨放到底座，螺丝同样全部预紧、不锁死；
2. 把两个四方滑块同时套到两条导轨上，再将工作台锁在滑块上（先轻锁滑块螺丝）；
3. 手动推动工作台全程走完全行程，让从动导轨自动找正平行；
4. 在工作台保持装配状态下，从中间向两端分次锁紧从动导轨螺丝；
5. 锁紧完成，再次手动全行程推拉工作台，确认顺滑。

四：四方滑块安装（重点保护滚珠）

1. 滑块出厂带有塑料保护假轨，不要提前拆掉；
2. 对准导轨，平稳把滑块推入导轨，到位后再取下保护假轨；
❗严禁直接把滑块从导轨端头拔出，滚珠会散落、预压直接报废。
3. 装上工作台，先轻锁滑块固定螺丝，不要一次锁死；
4. 工作台来回滑动几次释放应力，再按扭力分次锁紧四方滑块顶面螺丝。

五：平行度、顺畅度校验

1. 手动全程滑动工作台，手感全程阻力均匀，无卡点、无忽紧忽松；
2. 百分表检测：工作台移动全程，从动侧高度、侧向偏移在图纸公差内；
3. 如果出现卡顿：松开从动轨全部螺丝，重新走一遍找正流程，不要强行锁死。

六：润滑、防尘配件装配

1. 安装油嘴，加注导轨专用润滑脂（锂基脂）；
2. 装上防尘端盖、刮屑板；粉尘大环境（车间、行车）必须加装防尘护罩；
3. 再次全行程滑动，确认刮屑板不刮导轨表面。

七：空载试运行 + 负载测试

1. 手动空载无卡滞后，电机点动低速全程跑几遍；
2. 逐步加载负载，观察异响、温升；
3. 再次复查螺栓扭矩，震动工况运行一段时间后复检。

关键禁忌（一定要记住）

1. 禁止铁锤直接敲击滑块、端盖，塑料返向器一碰就碎；调位置只用铜棒；
2. 不要先锁滑块再调导轨，容易憋出预紧应力；
3. 两条导轨不能全部硬定位挡肩，一基准、一浮动；
4. 螺栓必须扭力扳手，凭手感锁太紧，导轨变形、运行发热；
5. 安装面有水、粉尘、铁屑不要装配。
