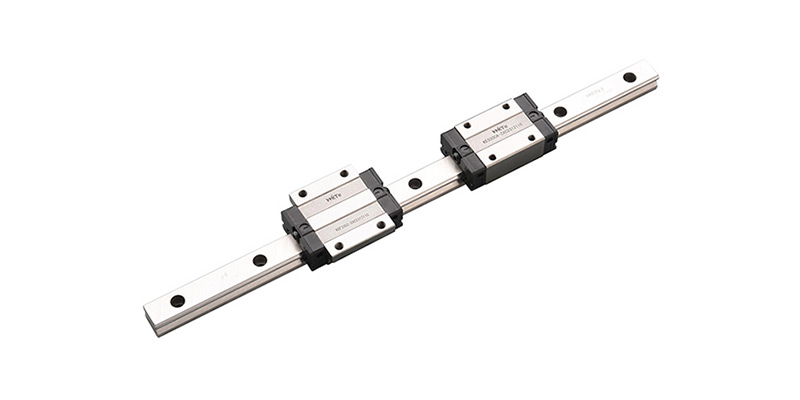

​低组装直线导轨核心定义：同规格下滑块整体组装高度更低、滑块长度更短的滚珠直线导轨，主打狭小安装空间、高速轻中载、小型精密自动化场景。低组装直线导轨分四方滑块 (EGH)、法兰滑块 (EGW)，安装分「导轨固定形式」「滑块锁紧方式」「整机安装姿态」三大类，全部通用低组装滑轨。具体如下，仅供参考：
一、滑块两种锁紧固定方式（工作台安装）
1. 上锁式（螺丝从滑块顶面往下锁）
适用：EGH 四方滑块、部分窄型法兰滑块；
安装：工作台开沉头通孔，螺丝穿过台面锁紧滑块；
优点：锁固力强、拆装方便；
局限：工作台必须预留螺丝贯穿空间，薄台面不友好。
2. 下锁式（螺丝从底部往上锁滑块法兰）
适用：EGW 法兰滑块（法兰底部带螺纹孔）；
安装：工作台无通孔，螺丝从工作台下方向上锁紧法兰；
优点：工作台表面平整无螺丝凸起，超薄设备、防尘设备首选；
局限：底部要有操作空间，不方便后期单独拆卸滑块。
二、导轨四种固定安装形式（滑轨固定在基座）
1. 标准上压固定（常用）
螺丝从导轨顶面垂直锁紧在底座 / 机台铸件，全系列低组装导轨通用。
适用：机床滑台、自动化 XY 平台、模组底座。
2. 侧面侧向锁紧（侧装专用）
底座侧边预留螺纹孔，螺丝横向顶住导轨侧面定位 + 锁紧。
适用：立式侧挂机构、狭小高度空间设备。
3. 下沉槽嵌入式安装
机座加工凹槽，导轨整体嵌入槽内，顶面与基座齐平，再顶面锁螺丝。
优势：抗侧向力强、滑块不易偏移，防尘效果好，精密检测设备常用。
4. 底部下锁固定
基座预留沉头孔，螺丝从底座下方向上锁紧导轨。
适用：顶部空间完全受限、超薄紧凑型设备。
三、整机四种安装姿态（受力方向区分）
1. 水平正装（普遍）
导轨水平平铺在底座，滑块上方承载工作台，载荷垂直向下。
场景：XY 平移平台、输送滑台、3C 自动化设备。
2. 侧挂竖直安装（侧向安装）
导轨垂直竖立，滑块侧向承载工件，载荷为侧向水平力。
低组装四向等载荷特性，侧装不会大幅降低承载，小型上下料模组、立式检测设备常用。
3. 倒装（倒挂安装）
导轨固定在上方横梁，滑块朝下悬挂工作台，载荷向下拉扯滑块。
注意：倒装承载力会小幅下降，只能轻载工况，包装机、小型升降机构适用。
4. 倾斜斜装（45° 倾斜）
导轨倾斜布置，同时承受垂直 + 侧向分力。
低组装 45° 钢珠接触角，倾斜运行顺滑，上下料斜台、分拣设备使用。
四、补充安装配套方案
双导轨平行安装（绝大多数设备标配）
两根低组装导轨平行布置，搭配 2/4 个滑块，提升抗扭、侧向刚性，XY 工作台首选。
单导轨单滑块
极轻载、小型微调机构（镜头调节、小型治具）。
单导轨双滑块
提升承载与稳定性，小型单轴滑台常用。
五、安装选型小提示
超薄设备、台面不能开孔 → 选法兰滑块下锁式；
方便拆卸、重载工作台 → 选四方滑块上锁式；
设备高度空间极小、立式机构 → 导轨侧向锁紧 + 侧挂安装；
倒装倒挂工况尽量选用加大一号规格，补偿承载力衰减。
