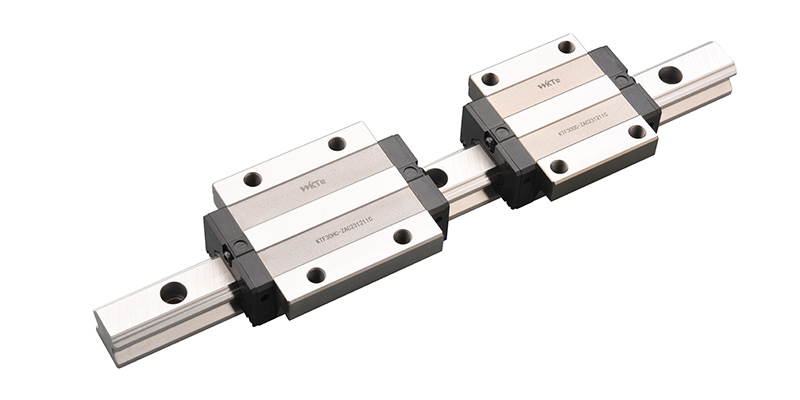

​线性导轨（又称直线导轨、线轨）是一种将滑动摩擦转为滚动摩擦的精密直线运动支承，核心由导轨、滑块、钢珠 / 滚柱、保持器组成，用于在高负载下实现微米级定位、低摩擦、长行程、高刚性的往复直线运动。所以说，线性导轨的常见安装方式：按导轨固定形式、滑块布局、安装面朝向分类，附适用场景、优缺点，都是现场常用接法。具体如下：
一、按导轨本体安装方向（常用分类）
1. 水平正装（基准面朝上）
结构：导轨滚道面水平向上，滑块从上方装配，设备负载垂直下压。
安装形式：导轨底部锁螺丝固定在底座 / 床台。
适用：绝大多数机床、自动化模组、机械手、输送线。
特点：受力合理、安装调试简单、重心稳定，通用性强。
2. 水平反装（倒挂 / 顶装）
结构：导轨朝下，滑块悬挂在导轨下方，整体倒挂安装。
适用：龙门横梁、吊顶式机械手、悬挂输送设备、龙门机上梁。
注意：必须选带预压导轨，防止运行松旷、下坠；优先高刚性型号。
3. 侧装（立式安装）
导轨竖直固定，分左侧装、右侧装：
单侧边装
导轨贴在垂直立板上，侧向受力为主。
适用：窄空间机构、侧边导向、治具滑台。
双侧对装（对称侧装）
两条导轨左右对立布置，形成环抱式导向。
适用：立式加工设备、升降滑台、重型门体。
特点：节省上下空间，但侧向受力大，对平行度、锁紧力要求高。
4. 斜装（倾斜 45°/90° 以外角度）
多用于四方向等载滚珠导轨，两条导轨呈 V 型 / 八字倾斜布置。
适用：高精度磨床、精密检测平台、重载均衡受力机构。
优点：各方向载荷分布均匀，刚性更强。
二、按导轨固定螺丝锁紧方式（安装固定形式）
1. 上锁式（螺丝从导轨顶面往下锁）
螺丝穿过导轨沉头孔，直接锁在基座上。
优点：拆装方便、定位精准；缺点：导轨顶面有螺丝孔，防尘略差。
主流HG 高组装、EG 低组装导轨标配形式。
2. 下锁式（螺丝从基座底部往上锁）
基座预留通孔，螺丝从底部向上锁紧导轨。
优点：导轨顶面完整无孔，防尘、防护性极佳；缺点：基座需预留孔，拆装麻烦。
适用：粉尘多、切削液多的机床、户外设备。
3. 侧向锁紧（侧压块 / 楔块压紧）
不用螺丝直锁，靠楔块、压板、顶丝从侧面顶紧导轨。
作用：微调导轨平行度、消除间隙、现场配磨调精度。
多用于高精度机床、大修设备、重载工况。
三、按导轨组布局（双轨组合形式，工业标配）
单条导轨稳定性差，90% 工况采用双轨搭配：
平行并列布置（常用）
两条导轨水平平行安装，同向导向。
分宽距（刚性好、抗扭转，重载）、窄距（省空间，轻载高速）。
高低错位布置
两条导轨安装高度不同，用于补偿机构受力偏差、狭长滑台。
一主一副布置
一条为基准导轨（精调、定位），另一条为从动导轨（自由适配，不强行锁死）。
✅ 重点：避免双轨强行强制对中，防止运行卡滞、发热、寿命骤降。
四、滑块安装方式
标准安装：滑块顶面锁螺丝，负载正向施压（常规用法）。
法兰滑块侧向安装：利用法兰边侧面孔锁附，适配侧装机构。
多滑块组合：单条导轨装 2 个及以上滑块，提升承载与抗倾覆能力（长滑台必用）。
