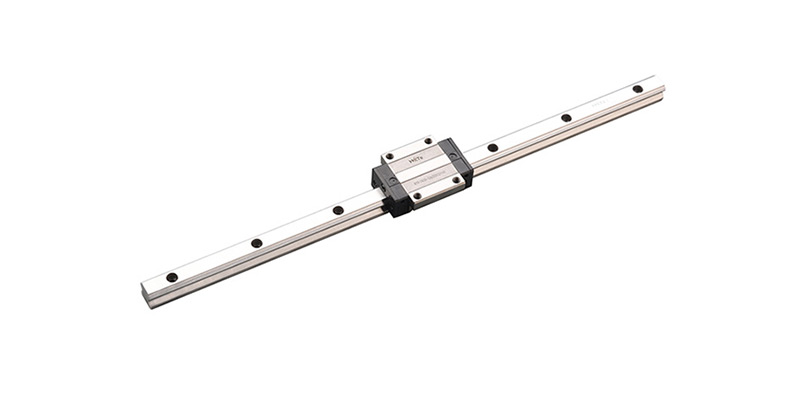

​直线导轨也叫线轨、滑轨，是导轨的一种，专门用来让机器部件沿着直线高精度、低摩擦运动，核心作用是导向、承载和保精度，常用在机床、自动化设备、半导体制造这些地方。那么，下面小编讲解一下使用直线导轨的拼接处要求：
一、拼接三大核心公差（关键，超标必异响、磨滑块）
1. 高低阶差（上下错位 ΔH）
精密级 (P/SP/UP 机床)：≤0.005mm(5μm)
普通级 (C/H 自动化)：≤0.01mm (1 丝)
＞0.02mm 滑块过接缝撞击钢珠，短期损坏保持架。
2. 侧向错边（左右错位）
精密轨≤0.005~0.01mm；普通轨≤0.015mm，滚道错位会单侧受力偏磨。
3. 接缝热胀间隙（必留，防热涨顶死变形）
滚珠导轨常规：0.05～0.2mm；重载 / 高温环境 0.2～0.4mm
小规格 (15/20 轨)：0.05~0.1mm；35/45 重型轨：0.15~0.3mm
间隙＜0.03：温升伸长顶起导轨、出现鼓包；间隙＞0.5：钢球陷落、运行顿挫异响
简易记：间隙≤钢球直径 1/10
二、导轨本体端面要求
对接端面严禁倒角、磕碰、毛刺，端面必须垂直导轨底面（90°），毛刺用油石修至 Ra≤0.8μm；
原厂拼接导轨对齐端面刻印配对编号（a001 配 a001），箭头同向对接，不可混拼不同批号、不同精度导轨；
拼接轨尽量同批次，避免不同批次滚道曲率公差叠加。
三、基座与螺栓装配要求
以di一段导轨做基准锁紧，第二段轻锁微调，严禁两端同时锁死再找平（极易拉变形产生阶差）；
紧固顺序：从远离接缝端→向接缝逐步锁紧，接缝两颗螺栓zui后微调锁紧，分次上扭矩（先 30%→50%→满扭矩）；
基座平面度差时，用薄铜皮垫片垫导轨底部调高低，禁止敲砸导轨端面强行对缝；
双条平行导轨：两条接缝错开≥100mm，不要在同一截面拼接，大幅降低震动、受力突变。
四、校验方法（完工必检）
跨滑块校验法（实用）：用 1 个滑块跨在两段接缝上，低速拉动，手感无卡点、无顿挫、阻力均匀；卡顿 = 阶差超标，松螺栓重调；
千分表打表：表头贴导轨顶面、侧面，滑块走过接缝读数波动不超公差。
五、拼接避坑重点（高频错误）
❌ 直接敲导轨端面凑缝隙→端面崩口、滚道变形；
❌ 接缝不留间隙，环境升温后导轨拱起报废；
❌ 双轨接缝对齐在同一位置→滑块同时过两个接缝，震动翻倍；
❌ 不同品牌、不同精度等级导轨随意拼接→滚道不连续，寿命折损 50%+；
✅ 超长行程优先整根导轨，不得已再分段拼接。
六、使用场景选用参考
数控设备 / 精密滑台：间隙 0.05~0.1mm，阶差≤0.005mm；
流水线 / 普通机架：间隙 0.1~0.3mm，阶差≤0.01mm。
