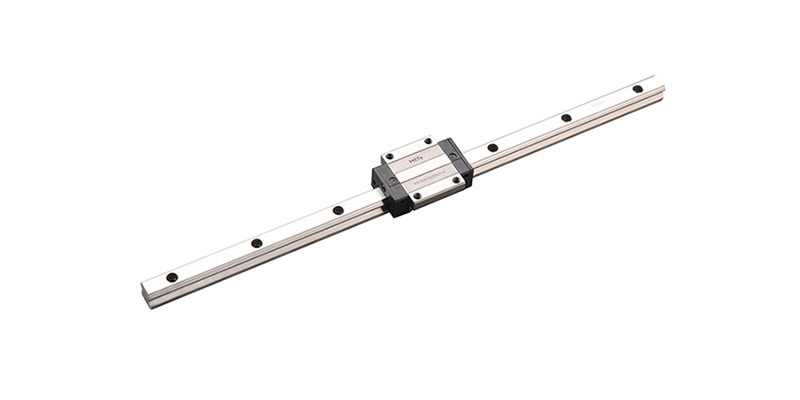

​高精度直线导轨（P/SP/UP 级，用于精密机床、半导体设备等）生产必须在材料、热处理、精密加工、装配、检测、环境六大环节执行微米 / 亚微米级管控，缺一不可。以下小编讲解一下：
一、材料与冶炼：纯净、均质、稳定
材质牌号：主流为高碳铬轴承钢（GCr15）或渗碳轴承钢（G20CrNi2Mo）；超精密可选不锈钢（9Cr18）或陶瓷（Si₃N₄）。
化学成分严控：C 0.95–1.05%、Cr 1.30–1.65%；P≤0.015%、S≤0.010%，减少夹杂与脆性。
金相组织：球化退火后珠光体球化率≥95%，无网状碳化物、无游离铁素体，硬度HB 220–260。
原材料形位公差：
直线度：≤0.15mm/4m
扭曲度：≤0.10mm/4m
脱碳层：≤0.10mm（淬火前）。
二、热处理：高硬、耐磨、低变形、高稳定
工艺：真空淬火 + 低温回火（避免氧化脱碳）；滚道面硬度HRC 60–62，芯部HRC 35–45（强韧结合）。
变形控制：
淬火畸变量：≤0.02mm/m
回火稳定性：150–180℃×2–4h，消除淬火应力，长期使用精度漂移≤1μm / 年。
渗碳层（渗碳钢）：有效硬化层0.8–1.2mm，硬度梯度平缓，无软带。
三、精密加工：微米级形位、纳米级表面
1. 导轨本体（滚道 + 基准面）
直线度（全行程）：
P 级：≤5μm/m
SP/UP 级：≤1–2μm/m（激光干涉仪检测，精度 0.01μm/m）。
平行度（滚道对基准面）：≤3μm/1000mm（P 级）；≤1μm/1000mm（UP 级）。
滚道轮廓精度：
圆弧半径公差：≤0.5μm
接触角（45°）公差：≤±0.1°，保证钢珠两点均匀接触。
表面粗糙度：滚道面Ra≤0.01μm（10nm）；基准面Ra≤0.02μm（超精研磨 / 抛光）。
尺寸一致性：
导轨宽度 / 高度公差：≤±2μm
安装孔距公差：≤±5μm，孔径H7（+0.015/0）。
2. 滑块与循环系统
滑块基体：
顶面 / 侧面平行度：≤2μm
滚道中心距公差：≤±1μm
安装面平面度：≤1μm。
滚动体（钢珠 / 滚柱）：
圆度：≤0.1μm（钢珠）；≤0.03μm（陶瓷珠）
直径公差：≤0.01μm；同一滑块内直径差≤0.005μm（分级筛选 + 配对装配）。
循环通道：内壁Ra≤0.05μm，无毛刺、无台阶，确保钢珠循环流畅、无卡滞。
四、装配与预压：无间隙、高刚性、低噪音
清洁度：万级洁净室装配；零件经超声波 + 离子水 + 烘干，无油污、无粉尘（颗粒≤0.5μm）。
预压等级（无间隙 / 负间隙）：
Z0：轻预压（0–5μm）
Z1：中预压（5–10μm）
Z2：重预压（10–15μm）
预压均匀性：全行程波动≤±1μm。
密封与润滑：
端部密封：接触式双唇 / 多唇，防尘防水（IP67）
润滑：长效润滑脂（基础油 + 极压添加剂），油膜厚度稳定，长期运行无干摩擦。
五、检测与溯源：全尺寸、全行程、可追溯
精度分级（GB/T 34880.3）：C/H/P/SP/UP；P 级及以上需 100% 全检并出具报告。
关键检测项目：
直线度：激光干涉仪（精度 0.01μm/m）
平行度：白光干涉仪 + 千分表（分辨率 0.1nm）
表面粗糙度：粗糙度仪（Ra≤0.01μm）
硬度：洛氏硬度计（HRC 58–62）
预压 / 刚性：载荷 - 位移曲线测试
外观：100% 目视 + 放大镜（无裂纹、无锈蚀、无磕碰）。
溯源：每根导轨唯一 ID，材料 / 热处理 / 加工 / 检测数据全生命周期可追溯。
六、生产环境：恒温、恒湿、防震、无尘
温度：20±0.5℃（超精密 ±0.1℃），避免热胀冷缩导致精度漂移。
湿度：40%–60%RH，防止锈蚀与静电。
防震：独立防震地基，地面振动≤0.1μm（20Hz），远离冲压、锻造等震源。
洁净度：加工区十万级，装配区万级，关键工位千级。
