直线模组在选型时参考哪些因素?

文章出处:公司动态 责任编辑:广东润扬精密机械有限公司 发表时间:2023-03-06
  ​直线导轨副通常成对存在,非基准导轨也要按同样的步骤和方法进行拼接安装。直线模组的性能指标可以从以下方面进行衡量。

直线模组的精度特性:包含重复定位精度、定位精度、行走平行度、行走直线度、背隙等。

直线模组的运动特性:可搬运重量、抗力矩能力、运行速度、加速度、运行噪音等。

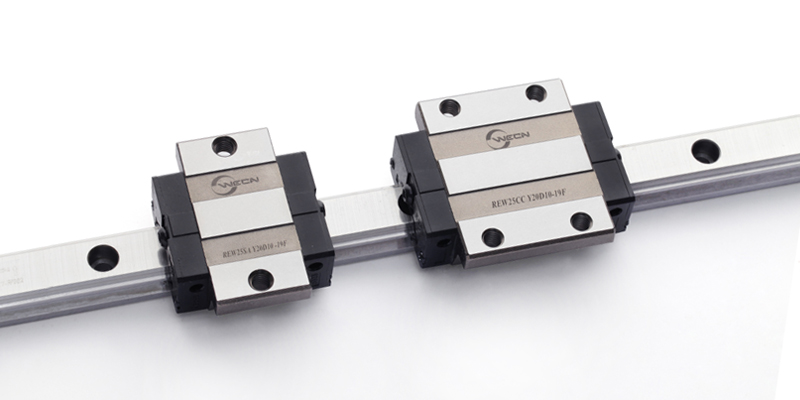

直线模组
直线模组的选型可参照下面的步骤:

1.确定模组滑台的使用环境:根据使用环境判定为一般环境,洁净环境,恶劣环境?

2.确定模组滑台安装方向。确定模组滑台为水平安装,墙面安装或垂直安装。

3.确定模组滑台搬运的负载。

4.核算模组滑台运行的速度和加速度。*1

5.模组滑台的容许力矩校核:计算静止(匀速)状态下和加减速状态下的各向力矩值:Ma,Mb,Mc。

6.模组滑台的精度等级要求:明确需要的重复定位精度,行走平行度要求等。

7.确定马达安装样式:常用的模组滑台安装方式有直连型,马达左侧安装,马达右侧安装,马达底侧安装等。

8.模组滑台行程限位开关方式。*2

9.确定模组滑台的电机规格和功率。*3
